Dovod vode

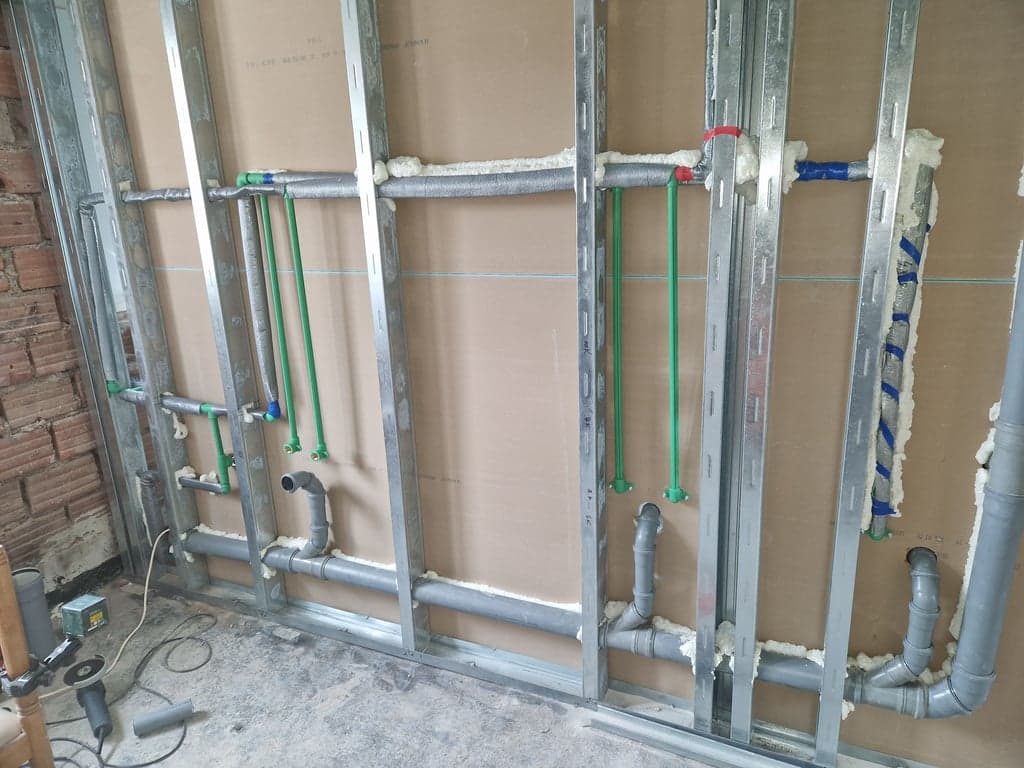

U ovom članku prikazano je izvođenje vodovodnih instalacija u stanu. Instalacija obuhvaća priključke za sudoper, umivaonik, tuš i perilicu rublja. Stan se toplom vodom opskrbljuje iz kombiniranog bojlera zapremnine 80 L. Bojler je spojen na električnu energiju i na sustav centralnog grijanja na drva, a smješten je na tavanu kuće. Kod bojlera na tavanu je poželjno ostaviti i slavinu iznad bespovratnog ventila kako bi se lakše ispustila voda iz bolera prilikom servisa.

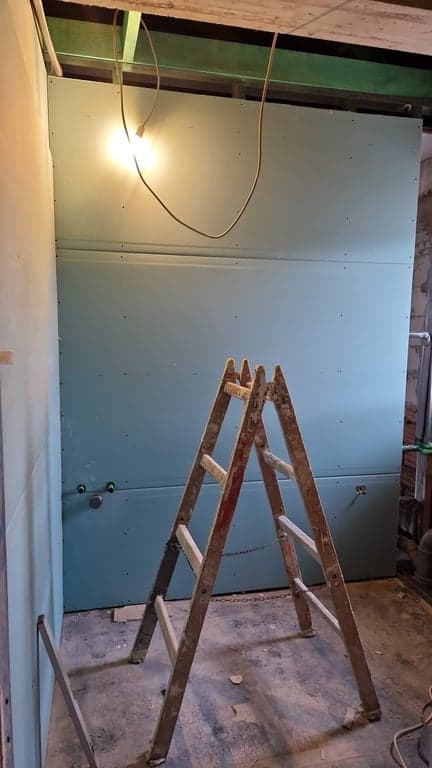

Hladna voda je postavljena desno, a topla lijevo. Visina je 60cm od estricha i razmak od 15cm od sredine do sredine. Za tuš sam koristio šablonski lim za pričvršćivanje na točan razmak. Može se kupiti u trgovini s vodomaterijalom.
Odabir materijala
Za instalaciju dovoda korištene su Aquatherm (zelene) cijevi, no alternativno se mogu koristiti bakrene cijevi zbog njihove dugotrajnosti, otpornosti na visoke temperature te prirodnih antibakterijskih svojstava. Za odvod su korištene sive PVC kanalizacijske cijevi, dok su crne cijevi bolji izbor ako se želi smanjiti prijenos buke kroz instalaciju.
Cijevi

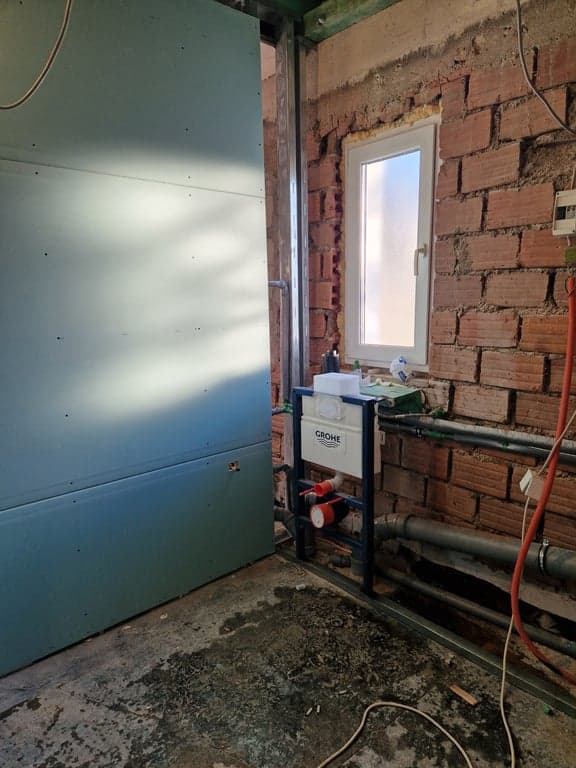

Dovod hladne vode izveden je cijevima promjera ¾” (25 mm), dok su pojedinačni izlazi reducirani pomoću T-koljena na ½” (20 mm) kako bi se osigurao dovoljan protok. Topla voda provedena je u cjelosti cijevima promjera ½”. Ugrađen je niski vodokotlić s gornjom tipkom, što omogućuje montažu ispod prozora. Napomena: Vodokotlić se ne spaja gibljivim crijevom – cijev se vodi krutom instalacijom (Aquatherm, bakar, Pexfit i sl.) sve do spoja.
Odvod vode
Za odvod korištene su sive kanalizacijske cijevi. Glavna vertikala koja ulazi u stan ima promjer 110 mm, a instalacija obuhvaća pet priključaka: tuš, WC školjku, umivaonik, sudoper i perilicu rublja. Cijev za tuš ima promjer 50 mm, dok se sudoper, perilica i umivaonik također vode cijevima promjera 50 mm, koje se zatim spajaju na zajedničku granu promjera 75 mm. Važna napomena: Potrebno je ostaviti odušak koji izlazi na tavan kako bi se spriječilo stvaranje vakuuma u sustavu i omogućilo pravilno otjecanje vode. Izlazi za odvodne cijevi su ostavljene na 52cm visine.
Zaključak
Ovako izveden sustav osigurava stabilan tlak, dovoljan protok i pouzdano odvođenje otpadne vode u svim dijelovima stana. Uz pravilno odabrane materijale i dimenzije cijevi, vodoinstalacija će biti dugotrajna, sigurna i jednostavna za održavanje.
Napomena o odgovornosti
Tekst, savjeti i upute temelje se na osobnom iskustvu autora i služe isključivo kao informativni materijal.
Autor nije ovlašteni građevinski stručnjak te ne preuzima odgovornost za eventualne pogreške, štete ili posljedice koje mogu nastati primjenom navedenih informacija.
